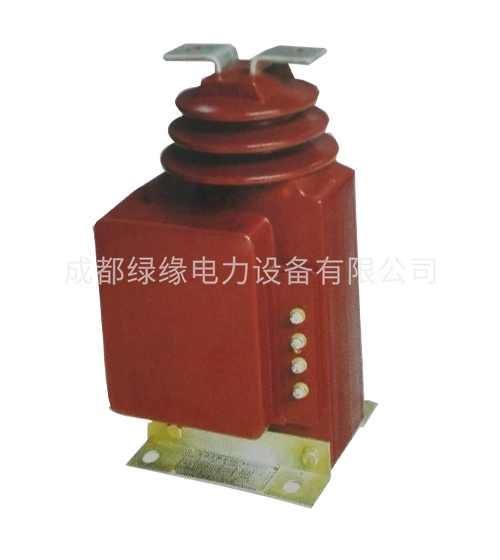

LQJ-10Q LQJS-10Q系列電流互感器
一、產品概述
本系列電流互感器為環氧樹脂澆注全封閉式產品。適用于額定頻率50Hz或60Hz、額定電壓10kv的電力系統中，作電能計量、電流測量和為電保護用。本產品符合IEC185及GBl208-2006《電流互感器》標準。
二、結構簡介
本型電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小，重量輕，適宜于任何位置、任意方向安裝。
三、技術參數
1.額定絕緣水平：12/42/75kV;
2．額定二次電流5A，lA;
3．額定一次電流、準確級組合、額定輸出額定動、熱穩定電流見表;
4．符合GBl208—2006《電流互感器》標準。
LQJ-10Q LQJS-10Q系列電流互感器產品參數：
LQJ-10Q型技術參表
| 額定一次電流 | 一秒熱電流1th/1s | 熱穩定電流(KA峰值) | 準確級組合 | 額定二次輸出(VA) | 表面爬電距離 | 重量 | ||
| 1S/2S | 0.2 | 0.5(S) | 10P10 | |||||
| 5 | 0.45 | 1.1 | 0.2/0.2 0.2/0.5(S) 0.5(S)/0.5(S) 0.2/10P10 0.5(S)/10P10 | 10 | 10 | 15 | 260 | 15 |
| 10 | 0.9 | 2.2 | ||||||
| 15 | 1.35 | 3.3 | ||||||
| 20 | 1.8 | 4.5 | ||||||
| 25,30 | 2.7 | 6.75 | ||||||
| 40 | 3.6 | 9 | ||||||
| 50 | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.8 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 20 | 50 | ||||||
| 250 | 22.6 | 56.2 | ||||||
| 300 | 30 | 75 | ||||||
| 400 | 36 | 80 | ||||||
LQJS-10Q型技術參表
| 額定一次電流 | 一秒熱電流 | 動穩定電流 | 準確級組合 | 額定二次輸出(VA) | 表面爬電距離 | 重量 | |
| 1S1-1S4/2S | 0.5(S)0.2 | 10P10 | |||||
| 7.5-10-15 | 1.5 | 3.75 | 0.5/0.2/0.2/10P10 0.5/0.5S/0.5S/10P10 0.5/0.5/0.5/10P10
| 10 | 15 | 260 | 21 |
| 10-15-20 | 1.8 | 4.5 | |||||
| 15-20-30 | 2.7 | 6.75 | |||||
| 20-30-40 30-40-50 | 3.6 5 | 9 12.5 | |||||
| 40-50-75 | 7.5 |
|
|
| |||
| 50-75-100 | 10 | 25 |
|
| |||
| 75-100-150 | 15 | 37.5 |
|
| |||
| 100-150-200 | 20 | 50 |
|
| |||
| 150-200-300 | 30 | 75 |
|
| |||
| 200-300-400 | 40 | 100 |
|
| |||
